CATIA 拉伸成形 (8)余姚UG培训

CATIA 拉伸成形 (8)



=EN-US>,弹出【Plane Definition】(平面定义)对话框,提供创建平面的参数的设定。在【Plane type】下拉列表框中选择【Offset from plane】(偏移平面);在【Reference】文本框中选择 xy plane(从窗口的目录树上或工作台中选择,也可以在单击创建平面图标之前先选择该平面);在【Offset】文本框中输入8 mm ;如果有必要,可以选择【Reverse Direction】(反向)按钮;预览生成的平面,如图2.111所示。




图2.116 倒角特征参数设置
单击【OK】按钮。生成的模型如图2.117所示。



图2.117 倒角特征
同理,将轴的另一端到成1×45的倒角。至此,曲轴已全部完成。保存为qu zhou 。隐藏所有参考面后的模型如图2.118所示。





=EN-US>,弹出【Plane Definition】(平面定义)对话框,提供创建平面的参数的设定。在【Plane type】下拉列表框中选择【Offset from plane】(偏移平面);在【Reference】文本框中选择 xy plane(从窗口的目录树上或工作台中选择,也可以在单击创建平面图标之前先选择该平面);在【Offset】文本框中输入8 mm ;如果有必要,可以选择【Reverse Direction】(反向)按钮;预览生成的平面,如图2.111所示。



图2.111 创建平面
单击创建的新平面,再单击工具栏中的【sketch】(草图)图标  ,进入草图绘制模式。

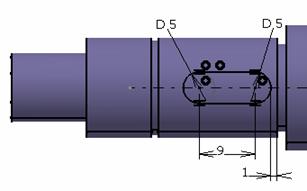

单击工具栏中【Axis】(轴)图标  ,先绘制一条通过中心的水平轴线;双击工具栏中的【Circle】(圆)图标  ,绘制两个圆。双击【constraint】(尺寸限制)图标  ,标注出两个圆的直径和两圆的中心距以及到一端面的距离,修改尺寸后如图2.112所示。


图2.112 绘制两个圆
双击【Bi-Tangent Line】(切线)图标  ,分别单击两个圆的上侧面和下侧面,生成上下两条平行的切线。双击工具栏中的【Quick Trim】(快速剪切)图标 ,鼠标单击要剪除的线段,将草图剪切成如图2.113所示的草图。


图2.113 创建相切线
单击工具栏中【退出工作台】图标  ,退出草图模式,进入零件实体设计模式。
在工具栏中单击【Pocket】(拉伸切除)图标  ,弹出【Pocket Definition】对话框,提供拉伸切除参数的设定。如图2.114所示。
在【Type】下拉列表框中选择【Dimension】,指定尺寸为3.2mm ,在【Selection】文本框中选择刚才绘制的草图;如果方向显示反了,可以选择【Reverse Direction】(反向)按钮;单击【OK】按钮。生成的模型如图2.115所示。



图2.114 拉伸切除                           图2.115 键槽特


7.倒角

在工具栏中单击【Chamfer】(倒角)图标  ,弹出【Chamfer Definition】(倒角定义)对话框,提供倒角参数的设定。
在【Mode】下拉列表框中选择【Length1/Angle】;在【Length 1】文本框中输入2mm ,在【Angle】文本框中输入45度;在【Object(s)to Chamfer】文本框中分别选择轴端的边线。如图2.116所示。



图2.116 倒角特征参数设置
单击【OK】按钮。生成的模型如图2.117所示。


图2.117 倒角特征
同理,将轴的另一端到成1×45的倒角。至此,曲轴已全部完成。保存为qu zhou 。隐藏所有参考面后的模型如图2.118所示。



2.118 完整的曲轴
